CLW5210TXFQC100器材消防车

技术规格书

程力专用汽车股份有限公司

一、 底  盘

型    号：中国重汽集团济南卡车股份有限公司/ ZZ1257N464GF1

发 动 机：中国重型汽车集团有限公司

型号：MC07H.35-60

功率：257kW

驱动型式：后轮驱动

轴    距：4300+1350mm

排放标准：GB17691-2018国六

二、 驾驶室

结    构：平头、原装单排座双开门乘员室。

座位设置：前排2人。

驾驶室结构：安装适应倾翻的液压翻转机构。

驾驶室内设备：除原车设备外，加装取力器控制开关、100W警报器、警灯开关等。

驾驶室外部：驾驶室顶靠前部安装有长排警灯1个。

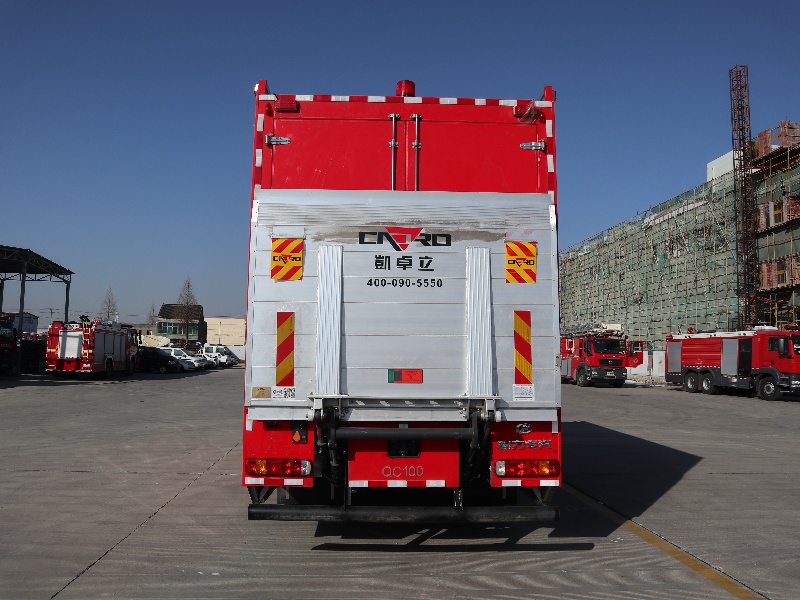

三、车用起重尾板系统

型号：CD-PP15/GA

最大起重质量：1500kg

安装位置：后部

四、箱体

主要材质：

骨架为优质碳钢型材，内部器材架采用高强度铝合金型材搭接结构；内饰板为铝合金板材；器材架内安装滑动托架、拖板，能够充分利用车厢内部空间；车厢地板为防滑铝合金花纹板；内设LED照明灯具。

基本结构：

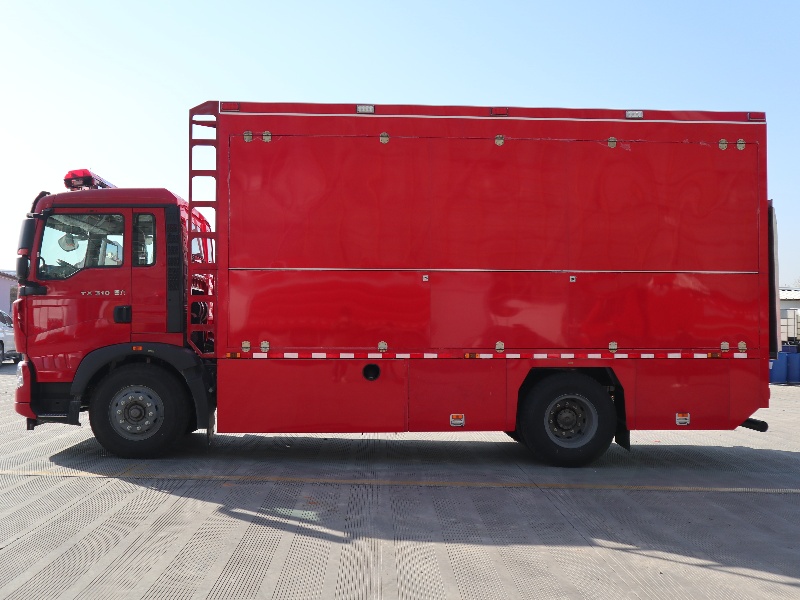

车厢门：箱体两侧采用铝合金卷帘门，左右两侧各四扇；车厢尾部为集装箱式对开门；箱门设有统一门锁;箱体前部设登顶爬梯。

铝合金卷帘门：

1、泵室采用带锁卷帘门，把手和锁销坚固耐用，不变形，密封性能经过水淋实验,确保无渗漏现象。

2、卷帘门两侧滑道内有铆钉固定，以免脱落。

3、每个器材厢内有照明灯，由卷帘门开闭控制。

基本原则：

所有器材放置确保战斗展开时队员互不干涉，取放方便。

所有模块器材布置应满足。

五、电器系统

1、驾驶室顶部配备红色长排豪华警灯。

2、警报器功率为100W；

3、为保证使用安全，整车线路采用整体线束制作，连接处用防水插头，保证使用过程中的线路安全。

4、车辆两侧下方设有安全标志灯，车身、尾部按标准粘贴反光标识。

5、器材箱内安装LED照明灯，方便夜间作战照明之用。

6、车辆两侧上方各配有3各爆闪灯和2盏侧照明灯，下方安装安全标识灯和侧回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，乘员室、箱体内均有照明灯。

7、警报器、警灯、频闪灯、电路为独立式附加电路，控制器件安装在驾驶室内。

8、所有线路均采用套管进行保护，并采用不同颜色区分线路连接形式、作用。

六、总体技术要求

1、整车性能符合GB7956《消防车性能要求及试验方法》的规定。

2、整车外观保持一定的平整度，且符合有关规定。

3、所有铆接保持一定的密度，符合企标规定。

4、所有焊接牢固，光洁，平整，符合企标规定。

5、所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志。

七、随车文件

1）底盘使用说明书                         2）底盘质量保修卡

3）底盘维修手册                           4）底盘合格证

5）随车工具清单                           6）发动机号码拓印件

7）底盘号码拓印件                         8）消防车使用说明书

9）消防车消防器材清单                    10）消防车合格证

11）消防车跟踪服务卡                      12）消防交换清单
