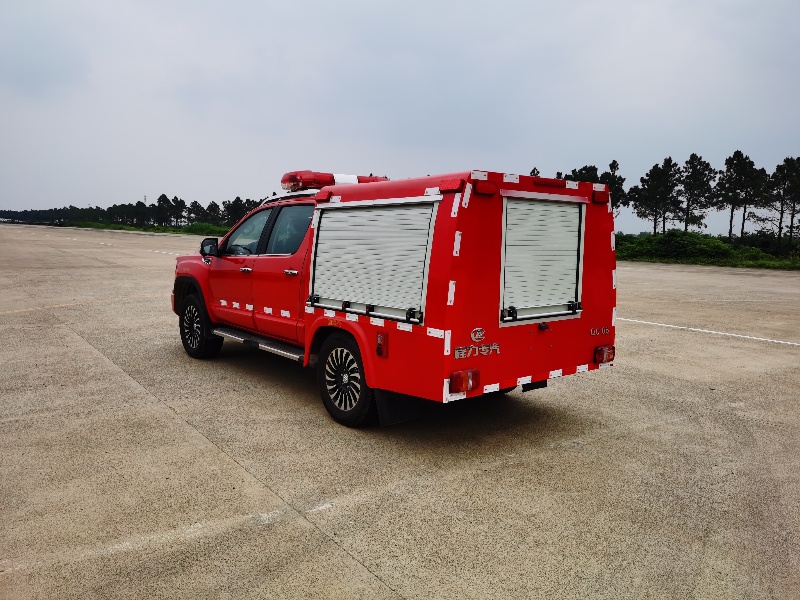

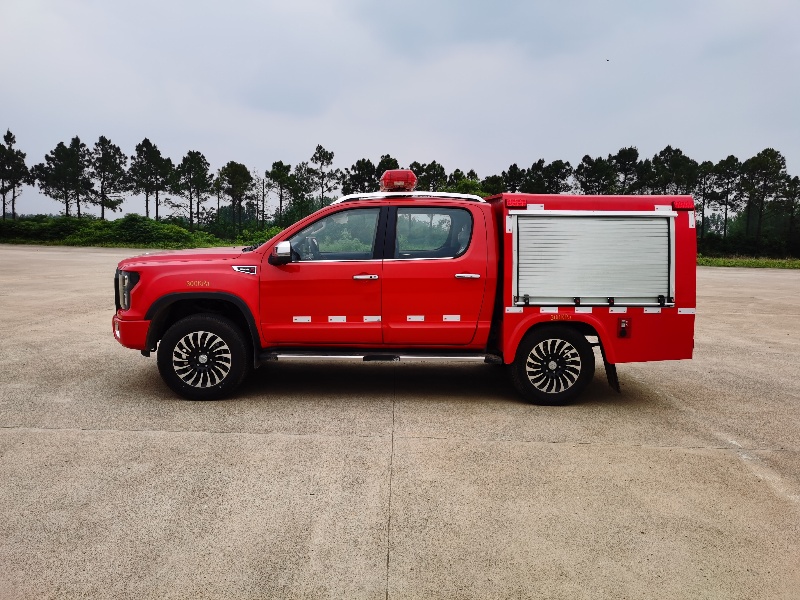

CLW5030TXFQC05型器材消防车

技术规格书

程力专用汽车股份有限公司

一、 底  盘

型    号：北汽福田汽车股份有限公司/ BJ2037Y3MVV-9A

发 动 机：北京宝沃汽车有限公司昌平分公司

型号：4G20T15

功率：175kW

驱动型式：全轮驱动

轴    距：3110mm

排放标准：GB3847-2005，GB17691-2018国六

二、 驾驶室

结     构：原车双排座驾驶室，配有豪沃内饰和座椅

座位设置：2+3人

驾驶室内设备：除原车设备外，加装有100W警报器、回转警灯开关。

三、 器材箱

主要材质：

骨架、蒙皮均为优质碳钢；内部器材架采用铝合金型材，内饰板为氧化处理的铝板。

基本结构：

1、车辆前部为驾驶室，后部为器材箱。

2、器材箱为框架焊接结构，确保其强度和刚度，设带锁卷帘门。。

3、器材箱内采用铝合金型材搭接，空间可根据具体要求设置横竖托板或工具盒便于放置器材。

4、器材箱可靠、美观、空间可任意调节，配有大空间帘子门，确保空间充分利用。

5、车厢内设有照明灯，满足夜间灭火作战时的照明需要。

铝合金卷帘门：

1、所有器材厢都采用带锁卷帘门，把手和锁销坚固耐用，不变形，密封性能经过水淋实验,确保无渗漏现象。

2、卷帘门两侧滑道内有铆钉固定，以免脱落。

3、每个器材厢内有照明灯，由卷帘门开闭控制。

4、左、右各配有铝合金帘子门，后尾一扇，安全可靠，美观实用。

基本原则：

（一）按战斗编成和战斗展开设计器材集成；

（二）按人体工程学原理设计各种器材托架；

（三）无须任何攀登工具，取用箱内任何器材简明实用的原则。

（四）按使用逻辑关系和使用频率放置器材；

（五）站在地面或踏板上1-2动作内取用任何器材。

四、电器系统

1、驾驶室顶部配备红色长排豪华警灯。

2、警报器功率为100W；

3、为保证使用安全，整车线路采用整体线束制作，连接处用防水插头，保证使用过程中的线路安全。

4、车身、尾部按标准粘贴反光标识。

5、所有器材箱均安装LED照明灯，方便夜间作战照明之用。

6、车辆两侧上方各配有两盏爆闪灯，后部上方配有两盏爆闪灯，后部上方中间配有高位制动灯确保行车安全。

7、警报器、警灯、频闪灯、电路为独立式附加电路，控制器件安装在驾驶室内。

8、所有线路均采用套管进行保护。

五、总体技术要求

1、整车性能符合GB7956《消防车性能要求及试验方法》的规定。

2、整车外观保持一定的平整度，且符合有关规定。

3、所有铆接保持一定的密度，符合企标规定。

4、所有焊接牢固，光洁，平整，符合企标规定。

5、所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志。

六、随车文件

1）底盘使用说明书                         2）底盘质量保修卡

3）底盘维修手册                           4）底盘合格证

5）随车工具清单                           6）发动机号码拓印件

7）底盘号码拓印件                         8）消防车使用说明书

9）消防交接清单                           10）消防车合格证
